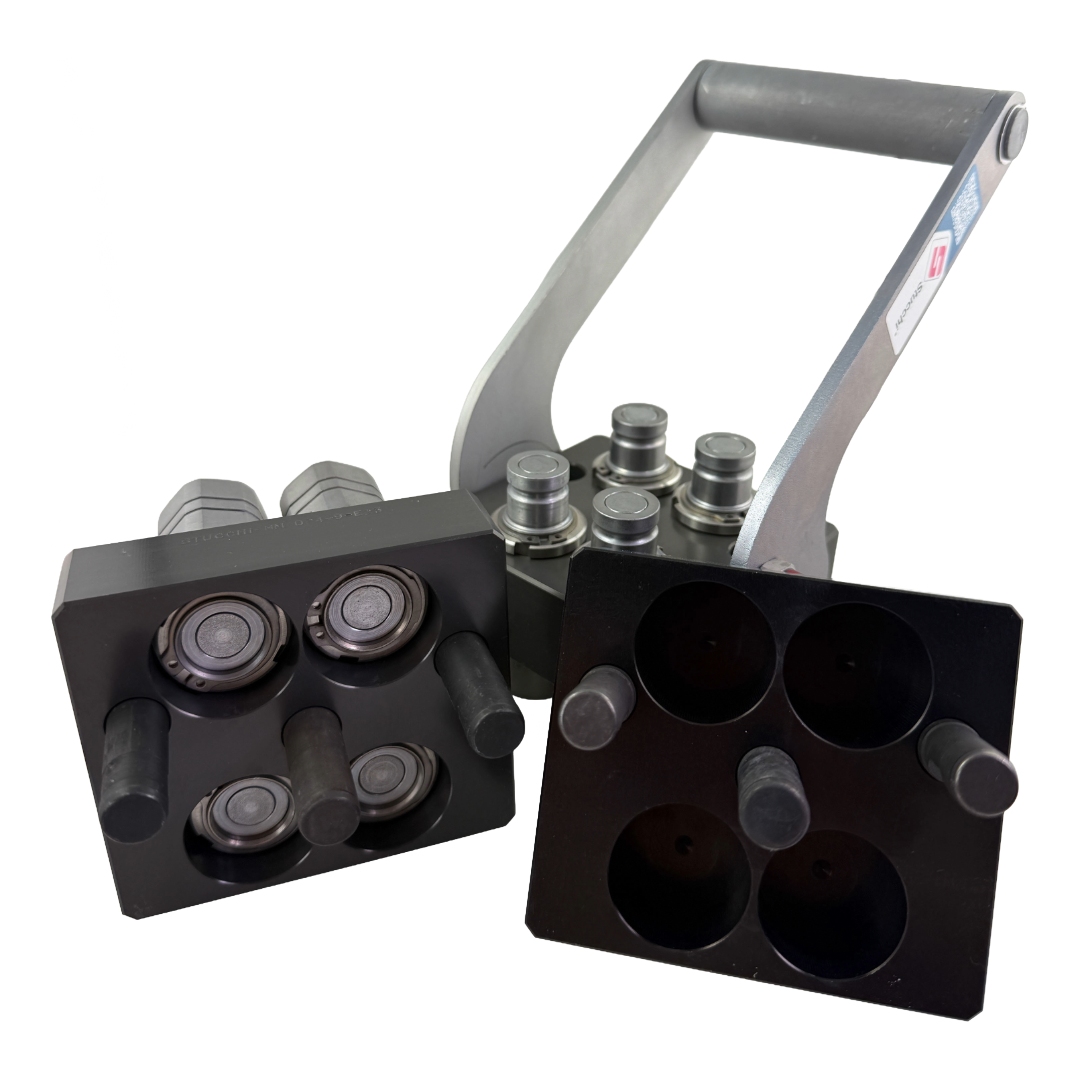

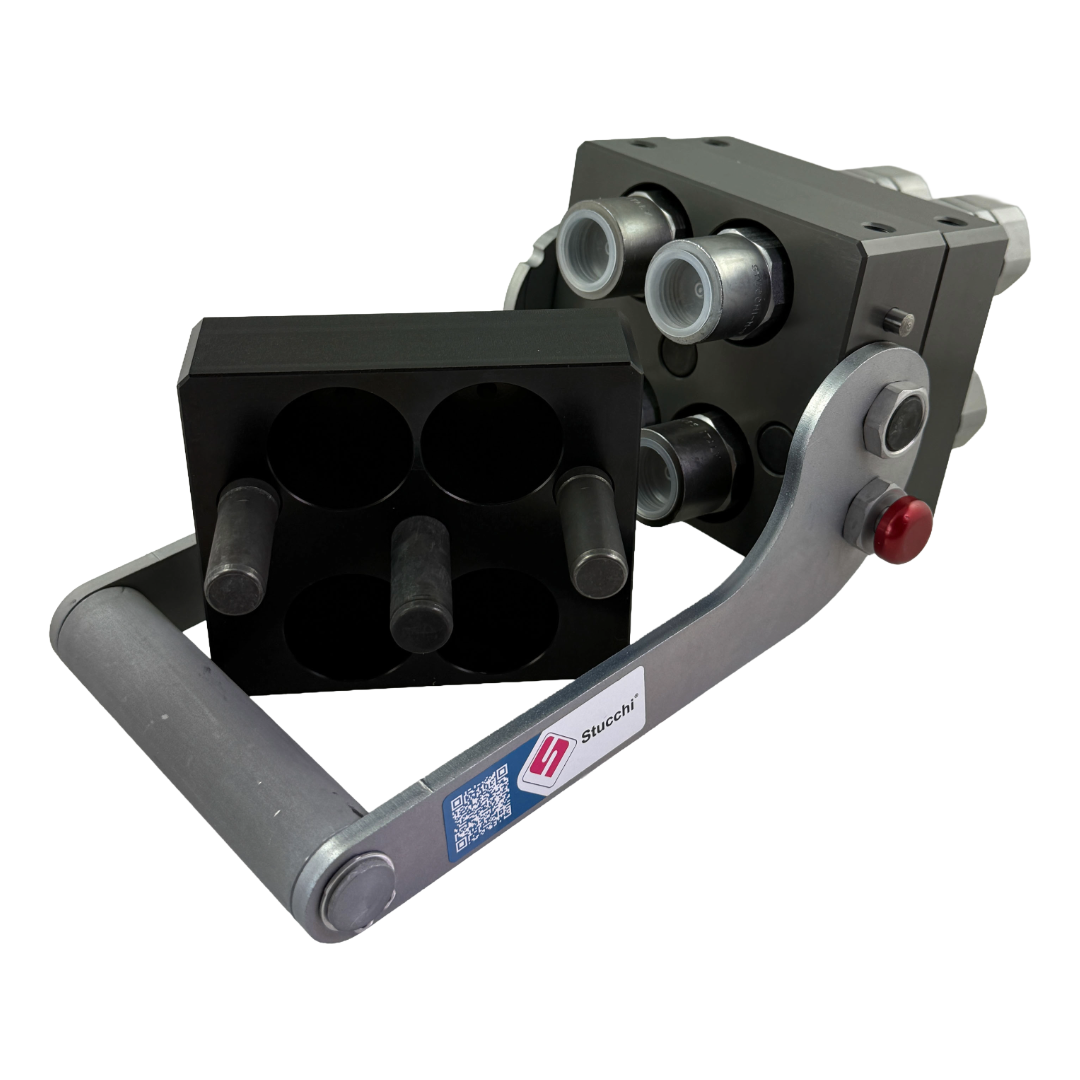

Multi-Kupplung kompl. 4-fach DP4 (4)
Produktnummer:
103951
Vorteile
- Vierfach kuppeln
- Restdruck geeignet
- Flat-Face-Technologie
- Hoher Korrosionsschutz
- Robuste Bauweise
Produktinformationen "Multi-Kupplung kompl. 4-fach DP4 (4)"
Die STUCCHI DP4 Multi-Kupplung 4-fach ist ein manuell betätigtes Multikupplungssystem für mobile und industrielle Hydraulikanwendungen. Über den integrierten Hebel lassen sich vier Hydraulikleitungen in einem Arbeitsgang gleichzeitig verbinden oder trennen, wodurch Rüstzeiten reduziert und Verwechslungen einzelner Leitungen praktisch ausgeschlossen werden. Die eingesetzten Flat-Face-Kupplungen sorgen für sehr geringen Ölverlust, minimieren den Lufteintrag in das Hydrauliksystem und lassen sich dank glatter Kupplungsflächen besonders leicht reinigen. Die Ausführung ist für vier FAP13ZN-Kupplungen in Baugröße BG3 / DN13 ausgelegt und eignet sich damit besonders für Frontlader, Anbaugeräte, Baumaschinen, Landmaschinen und weitere Anwendungen in der Mobilhydraulik. Mit PN 330 bar Betriebsdruck, bis zu 90 l/min maximalem Durchfluss je Kupplung sowie der Möglichkeit zum Kuppeln unter Restdruck bietet die DP4 eine robuste, praxisgerechte Lösung für anspruchsvolle Hydrauliksysteme. Die Zn-Ni-beschichteten Stahlkupplungen, NBR-Dichtungen und der Temperaturbereich von -20°C bis +100°C sorgen für hohe Betriebssicherheit, Korrosionsschutz und zuverlässige Funktion im täglichen Einsatz.
| Bezeichnung | STUCCHI DP4 Multi-Kupplung komplett 4-fach 4B06 inkl. Staubschutz (FH) |
| Art.-Nr. | 135181 |
| Ausführung | 4-fach Multikupplung, manuell betätigt, inkl. Staubschutz Festhälfte |
| Anschluss | 3/4" BSP |
| Dichtring | NBR |
| Baureihe | STUCCHI DP4 |
| Kupplungsgröße | 4 × FAP13ZN |
| Baugröße | BG 3 |
| Nenngröße | 1/2" / DN 13 |
| Ventiltechnik | Flat Face |
| Betätigung | Hebel |
| Plattenmaterial | Aluminium |
| Kupplungsmaterial | Stahl, Zn-Ni-beschichtet |
| Temperaturbereich | -20°C bis +100°C |
| Betriebsdruck | PN 330 bar |
| Max. Durchfluss | 90 l/min je Kupplung |
| Mechanische Belastbarkeit | 17.000 N |
| Kuppeln unter Restdruck | möglich |
| Anwendungsbereich | Landwirtschaft, Baumaschinen, Industrie/Werkstatt, Forstwirtschaft, Kommunal und Mobilhydraulik |
| Abmessungen Grundplatte | ca. 125 × 114 mm |
| Gewicht Festhälfte | ca. 2,0 kg |
| Gewicht Loshälfte | ca. 1,0 kg |
| Gewicht Staubschutz Festhälfte | ca. 1,0 kg |
